产品中心

一分半二模四冲冷镦机

机型:TX-D15(分半机)
可制外径:Φ3-Φ5mm
可制长度:65mm
主模长度:100mm
主模尺寸:46mm
二四冲模尺寸:31mm
剪模尺寸:19mm
电机功率:4kw
产量:60-90件/分钟
机台重量:2800kg
外型尺寸:2700*1450*1500mm

咨询热线:

13925896916
产品详情

一分半二模四冲冷镦机结构


一分半二模四冲冷镦机部件图

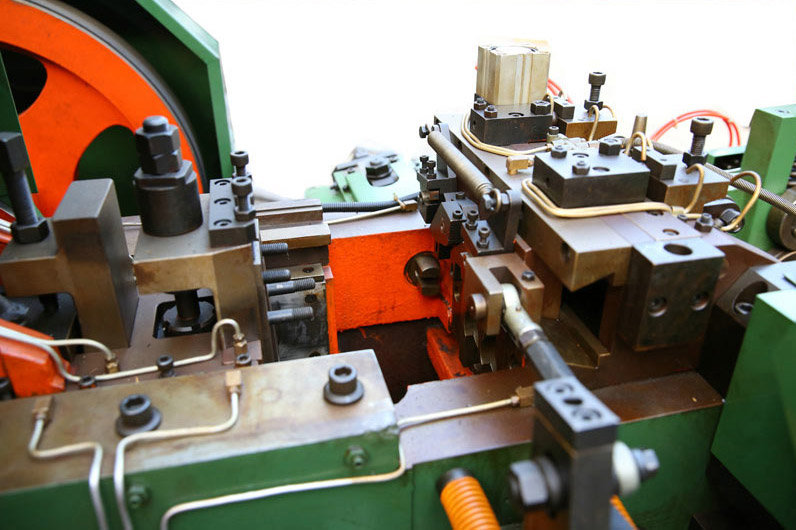

机芯


一分半二模四冲冷镦机原理图

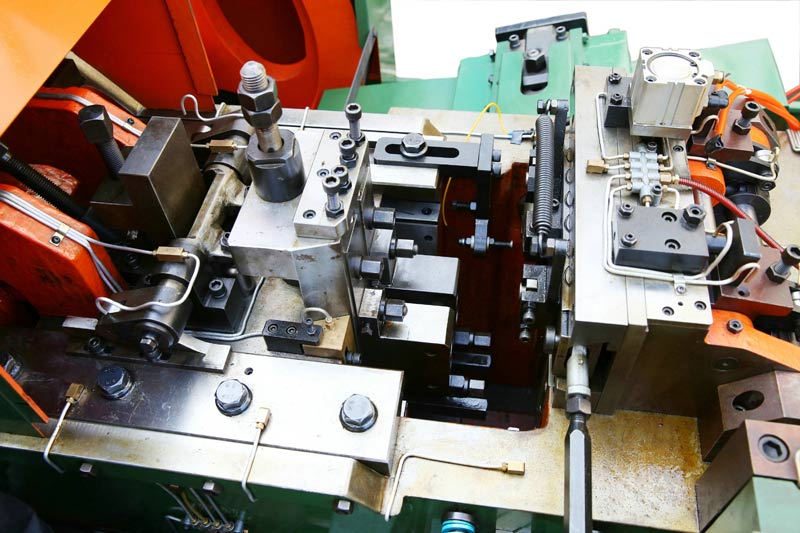

机芯




一分半二模四冲冷镦机特点


关键部位直接从台湾、日本、德国进口,保证设备的高精度、高硬度、高耐磨要求





一分半二模四冲冷镦机生产的产品


此机器可生产各种特殊形状的紧固件

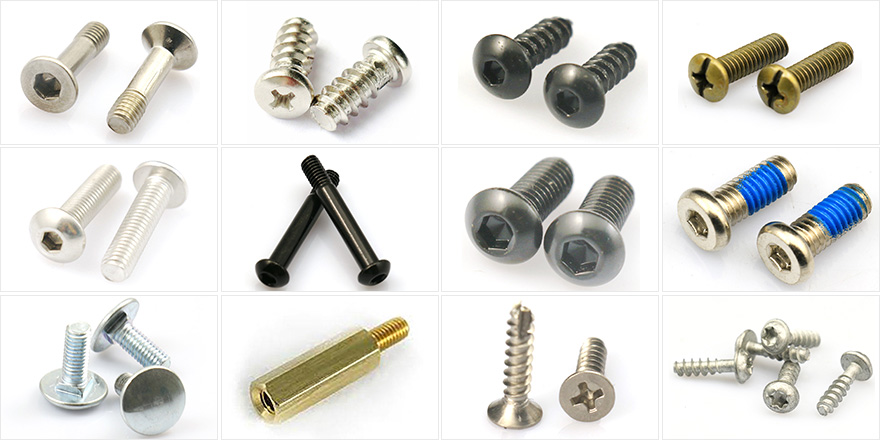

一分半二模四冲冷镦机生产的产品图







一分半二模四冲冷镦机可以做什么产品

可以生产各种型号的螺丝,包括自攻螺丝,钻尾螺丝,机械螺丝,特殊螺丝,非标螺丝,多工位螺丝等;

一分半二模四冲冷镦机夹钳

一分半二模四冲冷镦机是一种将各种处理好的金属线材进行切断及冷挤压,使线材在模具内冷镦成型的设备,用于加工各种标准、非标准紧固件和汽摩配件。现有技术中,夹钳机构一般只进行180度的翻转,以使冷镦冲模对工件进行两头方向的冷镦加工,工件侧面得不到冷镦加工。为此,有人设计了可以向外90度翻转的夹钳,但存在的问题有:结构复杂,不仅工件侧面的冷镦位置要受限于与冷镦冲模和底模的对准,即工件侧面的冷镦位置不能偏离中心太多,而且受限于夹钳的设计,工件的侧面一般只能冷镦出孔形状,因此适用范围较窄。

冷镦机夹钳机构,包括夹钳座和转动设于夹钳座内的转轴,其特征在于:所述转轴采用分段的上下轴设计,上轴通过齿轮减速传动下轴,上轴的转动角度与下轴的转动角度为2: 1,上轴连接180度翻转齿轮,下轴连接钳夹,钳夹设有安装孔用于钳片的安装,钳片只设一只;所述钳片具有插入所述安装孔的钳柄部和夹持冷镦工件的夹持部,夹持部在正面方向设有带侧向开口的长形夹持孔,长形夹持孔的孔壁设有弹性定位件,夹持部在侧面方向为L形,L形设计使夹持部让出冷镦冲模在冷镦工件侧面时的冲压动作空间。

一分半二模四冲冷镦机价格多少

一分半二模四冲冷镦机价格多少钱,价格大概是在125000-130000元之间,还根据配件和模具来决定具体一分半二模四冲冷镦机多少钱一台。

一分半二模四冲冷镦机优势

曲轴与机体、冲击连杆的连接均采用高耐磨合金铜瓦连接,承载力大,使用寿命长,维修成本低。
机体采用添加合金的球铁铸造而成,抗拉强度高,耐磨性好。
采用二级齿轮传动系统,传动效率高,传动力矩大。
配备气动离合刹车器,降低电机功率能耗。
切料系统采用导板驱动切刀杆,导板往复运动,切断力直线传送,力大稳定且动态平衡性好。
挟钳系统可以翻转或平移,利于成型工艺安排。
配备变频调速装置,可在一定范围内无极调速。
配备故障检出器及安全保护装置,设备故障时自动停机,给予设备和工模具最大保护。
送料箱安装止推装置,提高送料精度。
润滑系统油路设计简洁高效,在保证循环过滤的基础上能有效起到保护冲棒和工件的作用。
