多工位冷镦机模具设计步骤有哪些?多工位冷镦机模具原理是什么?

发布时间:2020-12-30

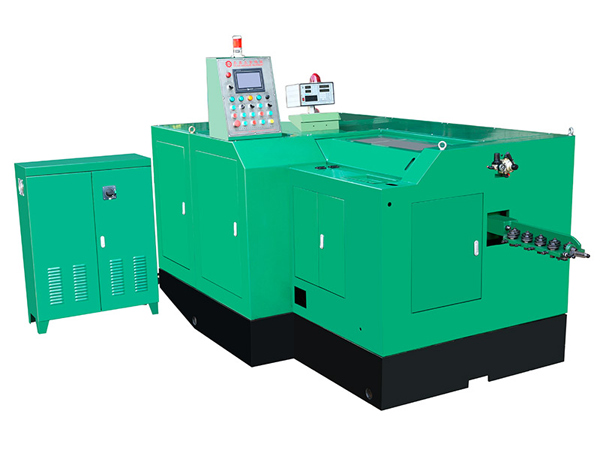

【泰吉鑫】作为多功位冷镦机的生产厂家,为您提供多工位冷镦机模具设计步骤有哪些,多工位冷镦机模具原理是什么。多工位冷镦机模具将切料送入到一模主模胚料型腔内,在一模主模和一模冲模的共同挤压下。

多工位冷镦机模具有哪些

多工位冷镦机模具,模具为四模四冲,模具分为一模、二模、三模和四模,各自设置有冲模和主模,冲模内含有冲模模套,冲模莫套内设置有冲模模芯、冲模垫块和冲模顶针,冲模顶针尾部与冲模垫块连接,头部穿过冲模模芯突出于冲模模套外,主模内含有主模模套和主模模芯,主模模芯内设置有主模胚料型腔。本实用新型的目的在于,提供一种多工位冷镦机模具,能在一个工序内完成一个内外齿转子的加工,避免的了传统工艺采取分段式加工,效率低、废料多的缺点,有效地降低了加工成本。

多工位冷镦机模具设计步骤

多工位冷镦机模具将切料送入到一模主模胚料型腔内,在一模主模和一模冲模的共同挤压下,将切料一端部分缴粗,形成头部,然后由一模主模顶针从顶针型腔将一模胚料顶出。
将一模胚料送入到二模主模胚料型腔内,在二模主模和二模冲模的共同挤压下,将一模胚料细端部分缩小,形成尾部,同时二模冲模顶针在头部挤出预制孔,然后由二模主模顶针从二模主模顶针从二模主模顶针型腔将二模胚料顶出。
将二模胚料送入到三模主模胚料型腔内,在三模主模和三模冲模的共同挤压下,将二模胚料尾部挤出八个齿,实现外齿预成型,同时三模冲模顶针挤压头部预制孔,将其加深,然后由三模主模顶针从三模主模顶针型腔将三模胚料顶出。
将三模胚料送入到四模主模胚料型腔内,在四模主模和四模冲模的共同挤压下,将三模胚料尾部外齿进一步挤大,实现外齿成型,同时四模冲模顶针在头部预制孔内挤出八个齿,直接实现内齿成型,然后由四模主模顶针从四模主模顶针型腔将成品顶出。

多工位冷镦机模具视频


多工位冷镦机模具配件

1.一种多工位冷缴机模具,所述模具为四模四冲,所述模具含有一模、二模、三模和四模,其特征在于:所述一模含有一模冲模和一模主模,所述一模冲模内含有一模冲模模套,所述一模冲模模套内设置有一模冲模模芯、一模冲模垫块和一模冲模顶针,一模冲模顶针尾部与一模冲模垫块连接,头部穿过一模冲模模芯突出于一模冲模模套外;所述一模主模内含有一模主模模套和一模主模模芯,所述一模主模模芯内设置有一模主模胚料型腔; 所述二模含有二模冲模和二模主模,所述二模冲模内含有二模冲模模套,所述二模冲模模套内设置有二模冲模模芯、二模冲模垫块和二模冲模顶针,二模冲模顶针尾部与二模冲模垫块连接,头部穿过二模冲模模芯突出于二模冲模模套外,所述二模冲模顶针头部设置有二模冲模顶针针头;所述二模主模内含有二模主模模套和二模主模模芯,所述二模主模模芯内设置有二模主模胚料型腔; 所述三模含有三模冲模和三模主模,所述三模冲模内含有三模冲模模套,所述三模冲模模套内设置有三模冲模模芯、三模冲模垫块和三模冲模顶针,三模冲模顶针尾部与三模冲模垫块连接,头部穿过三模冲模模芯突出于三模冲模模套外,所述三模冲模顶针头部设置有三模冲模顶针针头;所述三模主模内含有三模主模模套和三模主模模芯,所述三模主模模芯内设置有三模主模胚料型腔; 所述四模含有四模冲模和四模主模,所述四模冲模内含有四模冲模模套,所述四模冲模模套内设置有四模冲模模芯、四模冲模垫块和四模冲模顶针,四模冲模顶针尾部与四模冲模垫块连接,头部穿过四模冲模模芯突出于四模冲模模套外,所述四模冲模顶针头部设置有四模冲模顶针针头;所述四模主模内含有四模主模模套和模主模模芯,所述四模主模模芯内设置有四模主模胚料型腔。

多工位冷镦机模具原理图

多工位冷镦机模具原理图

多工位冷镦机模具大小

多工位冷镦机的加工工艺不仅能提高工作效率,多工位冷镦机模具大小还能节省金属材料,而且由于金属纤维与模具形成一定的流线型,可以提高产品的拉伸强度、表面质量和尺寸精度,降低产品成本。从表面上看,冷镦工艺具有明显的经济效益,因此被广泛应用于大量生产的标准件、轴承等行业。因此,多工位自动冷镦机发展迅速,品种繁多。

多工位冷镦机模具材质

工作时或冷镦时,操作人员要站在安全的方位,不能在凹凸模面上接取工件,为能在下端检查出的模具材质,更换模具材质时要仔细调整模具和冲头,而且要详细检查各零件是否正常。发生故障应及时排除,以免影响机器正常运转。员工不认真对待,一旦发生事故,就会影响生产效率。因此,不要等到情况严重时才去处理问题,我们应该从发生问题的那一刻开始,无论问题是大是小,都要马上解决。

多工位冷镦机模具技巧

所述一模主模内还含有一模主模顶针和一模主模顶针型腔,一模主模顶针型腔一端与一模主模胚料型腔相接触,另一端与一模主模顶针相连接; 所述二模主模内还含有二模主模顶针和二模主模顶针型腔,二模主模顶针型腔一端与二模主模胚料型腔相接触,另一端与二模主模顶针相连接; 所述三模主模内还含有三模主模顶针和三模主模顶针型腔,三模主模顶针型腔一端与三模主模胚料型腔相接触,另一端与三模主模顶针相连接; 所述四模主模内还含有四模主模顶针和四模主模顶针型腔,四模主模顶针型腔一端与四模主模胚料型腔相接触,另一端与四模主模顶针相连接。

多工位冷镦机模具原理

多工位冷镦机模具,模具为四模四冲,模具分为一模、二模、三模和四模,各自设置有冲模和主模,冲模内含有冲模模套,冲模莫套内设置有冲模模芯、冲模垫块和冲模顶针,冲模顶针尾部与冲模垫块连接,头部穿过冲模模芯突出于冲模模套外,主模内含有主模模套和主模模芯,主模模芯内设置有主模胚料型腔。
主模内还含有主模顶针和主模顶针型腔,主模顶针型腔一端与主模胚料型腔相接触,另一端与主模顶针相连接。
一模胚料型腔为两段式结构;二模胚料型腔为三段式结构;三模胚料型腔为三段式结构,由左向右数第三段内部为齿形结构;四模胚料型腔为三段式结构,由左向右数第三段内部为齿形结构。
